Falha
As velocidades de deslocamento e função não respondem ao ajuste do potenciômetro.
Descrição
A tensão na válvula proporcional não se alterava (21V), mesmo ajustando o potenciômetro para resistência máxima. Logo, mantinha as velocidades das funções em alta. A tensão medida na saída do potenciômetro variava conforme o ajuste e, após isolá-lo do circuito, ainda chegava tensão na válvula proporcional ao realizar funções.
Causa

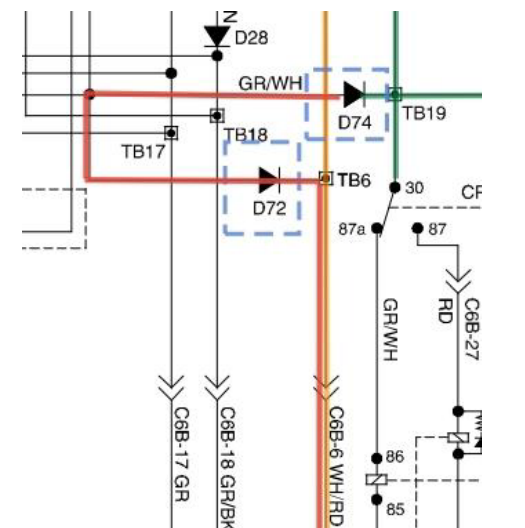

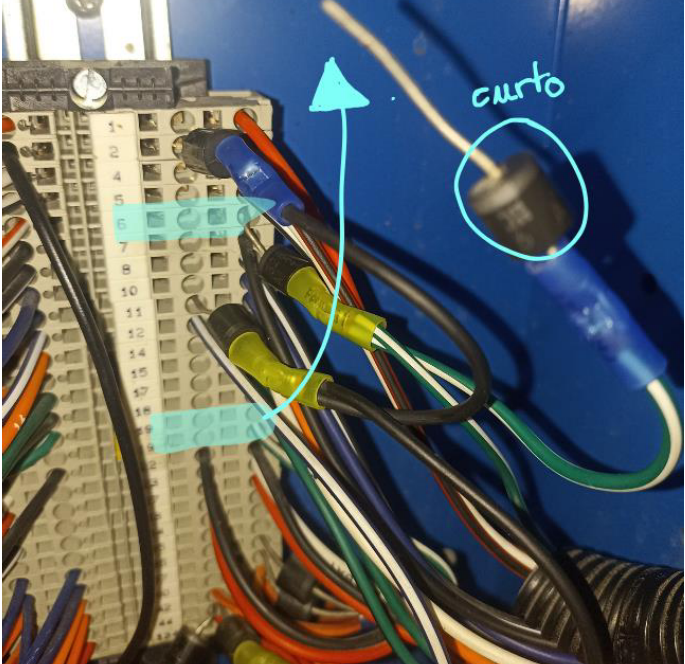

Foi verificado que o diodo D74 estava em curto e permitia passagem de corrente (green/white) para o TB6 que alimentava a valvula proporcional (white/red).
Solução
Substituição do diodo D74.
Muito bom , gostei do feedback
Muito bom passar estes feedback pois eu não tenho muito conhecimento destas plataforma da genie e onde trabalho tem algumas .
Que bom que gostou. Com a colaboração dos técnicos novas soluções serão postadas.
